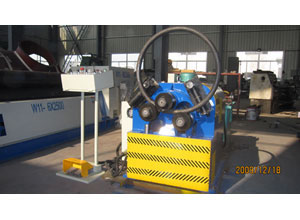

Calandra Completamente Hidráulica (Máquina de Dobra do Perfil Completamente Hidráulica)

Equipamento Padrão
1. Esta máquina é construída em aço.
2. Os rolos são movidos por motor eléctrico+ sistema redutor por engrenagens.
3. Rolos endurecidos e com ligação à terra.
4. Os rolos são feitos em um aço especial.
5. Lubrificação manual.
6. Trabalho horizontal e vertical.
7. Esta calandra completamente hidráulica tem um limitador de força para evitar sobrecargas durante a flexões.
8. A máquina de dobra do perfil completamente hidráulica é de fácil montagem e desmontagem.
9. Ecran digital para os rolos inferiores.
10. Painel de controlo separado e móvel.
11. 220Volt/50HZ
12. Rolos inferiores ajustáveis hidráulicamente.
13. Instalação hidráulica (Bosch, Parker, Rexroth)
14. Instalação eléctrica (Siemens, Telemecanique)
15. Normas CE

Parâmetros Técnicos da Calandra Completamente Hidráulica (Máquina de Dobra do Perfil Completamente Hidráulica

Parâmetros técnicos		W24S ( WY24)
		6	16	30	45	75	100
Módulos de seção de flexão máxima		6	16	30	45	75	100
Velocidade de dobragem ( m/min)		6				5
Limite de produção (MPA)		△S=250
	Corte transversal max mm	40×5	70×8	80×8	90×10	100×10	120×12
	Diâmetro de dobra min	800	1000	1200	1500	2000	2500
	Corte transversal min mm	20×3	30×3	35×3	36×5	38×4	40×5
	Diâmetro de dobra min (Flexão do ângulo interno)	400	550	560	600	600	720
	Corte transversal max mm	50×5	80×8	90×10	100×10	120×12	140×16
	Diâmetro de dobra min	800	1000	1100	1300	1600	1800
	Corte transversal min mm	20×3	30×3	35×3	36×5	38×4	45×5
	Diâmetro de dobra min (Flexão do ângulo externo)	400	550	500	600	700	760
	Canal de ferro	8	12	16	20	25	28
	Diâmetro de dobra min (Flexão exterior do canal)	600	800	800	1000	1100	1700
	Canal de ferro	8	12	16	20	25	28
	Diâmetro de dobra min (Flexão interior do canal)	700	900	1000	1150	1600	1700
	Corte transversal max mm	100×18	150×25	180×25	200×30	220×40	250×40
	Diâmetro de dobra min (Flexão no plano horizontal)	600	700	800	900	1000	1200
	Corte transversal max mm	50×12	75×16	90×20	100×25	110×40	120×40
	Diâmetro de dobra min (Flexão no plano vertical)	500	760	800	1000	1100	1300
	Corte transversal max mm	42×4	76×4.5	89×5	89×8	114×5	159×5
	Diâmetro de dobra min (Flexão de tubos )	500	750	900	900	1200	2000
	Corte transversal max mm	38	52	62	75	85	90
	Diâmetro de dobra min (Flexão de barras metálicas)	450	600	600	800	1000	1100
	Corte transversal max mm	45×3	60×4	70×4	80×6	90×8	100×10
	Diâmetro de dobra min (Flexão de aço quadrangular)	750	900	1000	1200	1600	2000

Parâmetros técnicos		W24S ( WY24)
		140	180	260	320	400	500
Módulos de seção de flexão máxima		140	180	260	320	400	500
Velocidade de dobragem ( m/min)		5	4
Limite de produção (MPA)		△S=250
	Corte transversal max mm	140×16	150×16	160×16	180×14	200×18	200×20
	Diâmetro de dobra min	2400	2600	2600	3600	3600	4000
	Corte transversal min mm	50×5	50×6	60×6	70×6	75×6	85×6
	Diâmetro de dobra min (Flexão do ângulo interno)	1000	1200	1200	1500	1400	1600
	Corte transversal max mm	150×16	160×16	180×14	200×18	200×24	250×25
	Diâmetro de dobra min	2200	2000	2500	3600	3600	4000
	Corte transversal min mm	50×5	50×6	60×6	70×6	75×6	85×6
	Diâmetro de dobra min (Flexão do ângulo externo)	800	1000	1000	1300	1500	1600
	Canal de ferro	30	32	36	40	45	50
	Diâmetro de dobra min (Flexão exterior do canal)	1200	1500	1800	2000	2000	2400
	Canal de ferro	30	32	36	40	45	50
	Diâmetro de dobra min (Flexão interior do canal)	1700	1800	1800	2000	2000	2400
	Corte transversal max mm	280×50	300×50	330×50	360×60	400×75	500×76
	Diâmetro de dobra min   (Flexão no plano horizontal)	1300	1500	1900	2000	2400	2400
	Corte transversal max mm	150×40	180×30	190×40	190×50	200×50	200×60
	Diâmetro de dobra min   (Flexão no plano vertical)	1500	2000	2000	2400	2200	2500
	Corte transversal max mm	168×6	168×8	219×8	245×8	273×8	323×10
	Diâmetro de dobra min   (Flexão de tubos )	2000	2000	3500	3000	3500	4200
	Corte transversal max mm	100	110	120	135	150	160
	Diâmetro de dobra min   (Flexão de barras metálicas)	1200	1300	1350	1800	2000	2000
	Corte transversal max mm	125×10	140×10	150×10	165×10	180×12	200×12
	Diâmetro de dobra min   (Flexão de aço quadrangular)	2500	3000	3000	3500	3500	5000

Somos fabricantes e fornecedores especializados de calandra completamente hidráulica na China. A nossa empresa está envolvida na pesquisa, produção e venda de máquina de dobra do perfil completamente hidráulica. Devido à sua alta qualidade e diferentes tamanhos, os nossos produtos são detentores de uma grande reputação tanto na China como no exterior. Com mais de 20 anos de experiência na área de calandra completamente hidráulica, os nossos produtos são exportados da China para os Estados Unidos da América, Canadá, Alemanha, França, Espanha, Itália, Suiça, Noruega, Holanda, Rússia, Austrália entre muitos outros países. A precisão dos nossos testes e equipamentos de produção juntamente com a mão-de-obra altamente qualificada e controlo de qualidade extremamente rigoroso, garantem a qualidade dos nossos produtos de máquina de dobra do perfil completamente hidráulica. Podemos ainda facultar serviços OEM para calandra completamente hidráulica. Se precisa de máquina de dobra do perfil completamente hidráulica, não hesite em contactar-nos.
